Záložný zdroj UPS LCD 500VA 300W menič PM-UPS-500MW

Podrobný popis

CHARAKTERISTIKA PRODUKTU

Záložný zdroj UPS (Uninterruptible Power Supply) je inovatívne zariadenie, ktoré poskytuje nepretržité napájanie pre elektronické zariadenia aj v prípade výpadku elektrickej energie. Pri pripojení k elektrickej zásuvke UPS automaticky nabíja vlastnú batériu a zároveň chráni pripojené zariadenia pred preťažením, prehrievaním a výkyvmi napätia.

• Funkcia meniča DC/AC, záložného zdroja UPS a automatickej nabíjačky batérií v jednom zariadení.
• V prípade výpadku dodávky elektrickej energie UPS okamžite aktivuje pripojené zariadenia, čo umožňuje ich bezpečné vypnutie a ochranu cenných dát.
• Záložný zdroj UPS značky POWERMAT ponúka možnosť pripojenia externých batérií (paralelne) s napätím 12V a obsahuje dva výstupné zásuvky s napätím 230V, čo umožňuje súčasné napájanie dvoch zariadení.
• Použitie toroidného transformátora v meniča zabezpečuje vysokú účinnosť a nízku spotrebu energie.
• Rýchly 32-bitový mikroprocesor určuje presný a spoľahlivý chod zariadenia.
• Výstupné napätie je čistá sínusovka, čo znamená kompatibilitu s takmer všetkými typmi záťaže.
• Vysoký nabíjací prúd (podrobné hodnoty nájdete v technických údajoch).
• Inteligentné riadenie ventilátora sa prispôsobuje aktuálnej teplote zariadenia a záťaži meniča pre efektívne chladenie.
• Zariadenie disponuje vstavaným stabilizátorom sieťového napätia AVR.
• Určené pre použitie s bezúdržbovými AGM VRLA alebo GEL batériami.
• LCD displej poskytuje prehľadné informácie o aktuálnom chode zariadenia a súčasťou balenia je aj podrobný slovenský návod pre ľahké používanie.

PŘÍKLADNÉ VYUŽITÍ

Záložný zdroj PM-UPS-500MW od spoločnosti Powermat je ideálnym riešením pre nepretržité napájanie a ochranu širokého spektra zariadení, ako sú:

• Počítače
• Alarmové systémy
• Pracovné stanice
• Služby
• Telekomunikačné a fiškálne zariadenia
• Audio-VIDEO vybavenie
• Kotle, čerpadlá a regulátory kúrenia
• Ostatné zariadenia akéhokoľvek typu záťaže s prispôsobenou spotrebou energie.

VLASTNOSTI PRODUKTU

Záložný zdroj UPS typu line-interactive

• Jedná sa o pokročilé zariadenie, ktoré v interaktívnom režime spolupracuje s napájacou linkou. Pri poklese napätia sa automaticky prepína na pripojenú batériu, čím zabezpečuje stabilné napájanie.
• Efektívna komunikácia so sieťovým napájaním poskytuje lepšiu ochranu pripojených zariadení pred poškodením spôsobeným nestabilnými napätiami.
• Záložné zdroje typu line-interactive sa rovnako vyznačujú cenovou dostupnosťou, čo ich robí vhodným riešením pre malé firmy a domácich používateľov.

Čistá sínusovka

Toto zariadenie generuje výstupné napätie so sínusovým priebehom, ktoré zodpovedá elektrickej sieti. Môže tak bezpečne napájať zariadenia s indukčnými vlastnosťami, napríklad elektrické náradie a klimatizácie. Je však dôležité správne zvoliť výkon zdroja podľa záťaže.

Vždy pod kontrolou

Vďaka LCD displeju môžu používatelia sledovať kľúčové parametre, ako sú vstupné a výstupné napätie, frekvencia, stav batérie, zaťaženie a aktuálny prevádzkový režim, čo zabezpečuje neustály prehľad o stave zariadenia.

Žiadny prúd nie je problém

Zariadenie PM-UPS-500MW je vybavené funkciou studeného štartu, ktorá umožňuje prevádzku v batériovom režime bez predchádzajúceho pripojenia k sieti. To je užitočné najmä pri rýchlej potrebne prístupu k údajom v prípade náhleho výpadku elektrického napájania.

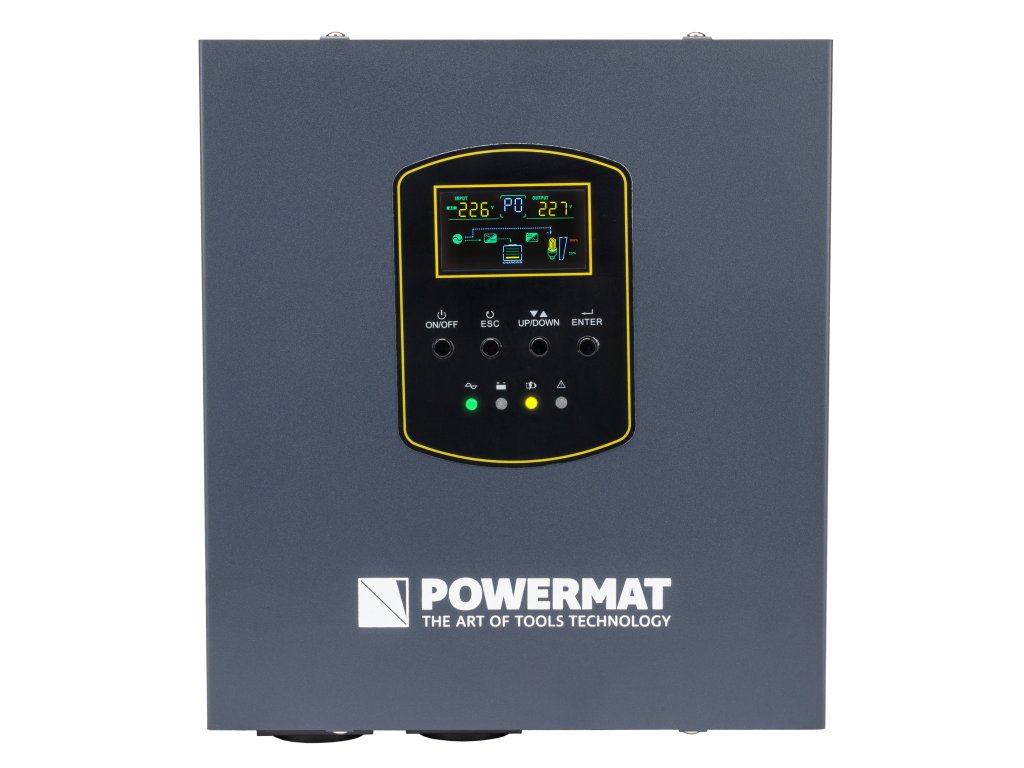

OVLÁDACÍ PANEL A LCD DISPLEJ

1. LCD displej
2. Vypínač
3. Tlačidlo výstupu
4. Tlačidlo potvrdenia
5. Tlačidlo výberu (hore/dole)
6. Kontrolka AC napájania
7. Kontrolka zapnutého invertora
8. Kontrolka chyby
9. Kontrolka nabíjania batérie

Režimy práce zariadenia

1. Režim UPS: Napájanie zo siete s súčasným nabíjaním batérie, automatické prepnutie na napájanie z batérie pri nestabilnom napätí alebo jeho výpadku.
2. Režim usmerňovača: Nabíjanie batérie bez napájania pripojených zariadení.
3. Režim meniča DC/AC: Napájanie priamo z batérie bez pripojenia k elektrickej sieti.

TECHNICKÉ ÚDAJE

• Výkon: 500VA / 300W
• Napätie: 230V AC

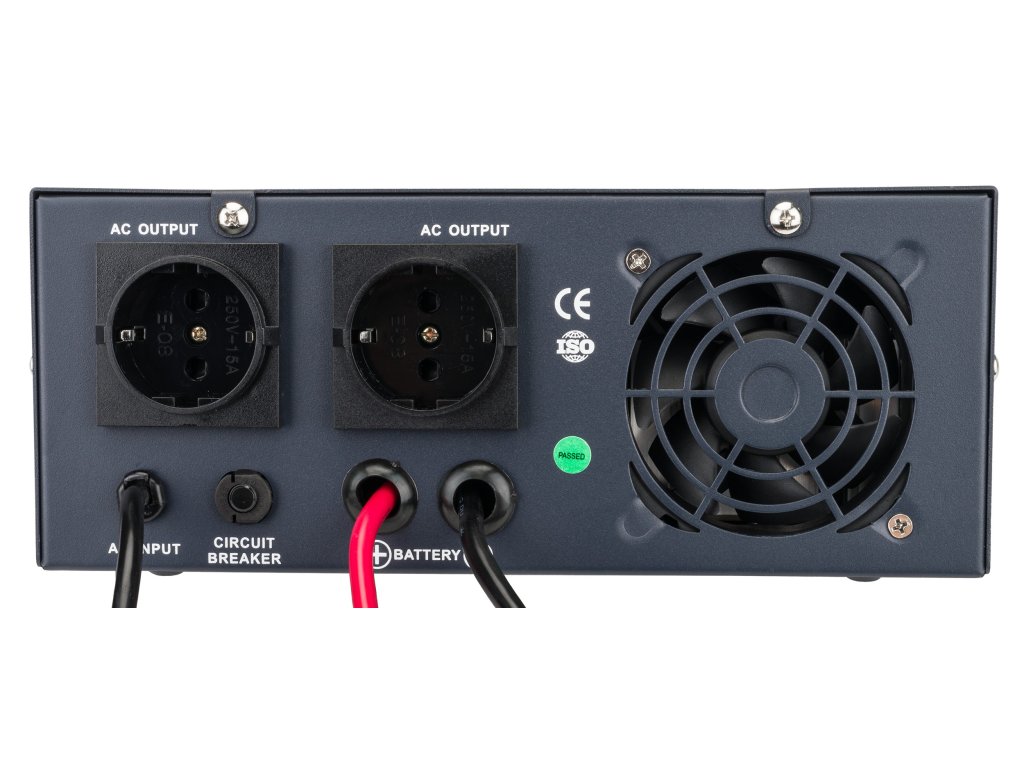

• Výstupné zásuvky: 2x zásuvka 230V s uzemnením typu Schuko
• Frekvencia: 50Hz
• Typ transformátora: Toroidný
• Stabilizácia napätia: ÁNO
• Priebeh napätia: Čistá sínusovka
• Deformácia vlny: <=3%
• Podporované typy batérií: 12V - AGM VRLA a GEL
• Nabíjacie napätie: 13,6V
• Maximálny nabíjací prúd: 11A
• Ochrana batérie: na úrovni 10,5V
• Stabilizácia napätia: ÁNO
• Čas prepínania: <10 ms
• Čas prevádzky UPS: Závislý na použitých batériových inštaláciách
• Zvuková signalizácia: ÁNO (popis v návode na obsluhu)
• Hmotnosť produktu vrátane balenia: 6,2 kg

Ochrany:

• Preťaženie
• Proti prebití a vybitiu
• Zkratová ochrana
• Teplotná ochrana
• Proti príliš vysokému a nízkemu vstupnému napätiu

Schéma pripojenia jedného akumulátora 12V - dostupné v galérii

Schéma pripojenia viac akumulátorov 12V (paralelné pripojenie)

• Pri pripájaní viac ako jedného akumulátora je odporúčané ich spojiť paralelne, ako je znázornené na schéme.
• Pripájajte akumulátory s rovnakým menovitým napätím. Dbajte na kombináciu rovnakých pólov, tj. "+" k "+" a "-" k "-".
• Posledný akumulátor z prepojeného paralelného balíka pripojte k záložnému zdroju UPS s ohľadom na správnu polaritu.
• Týmto spôsobom získate balík akumulátorov, ktorého kapacita zodpovedá súčtu použitých akumulátorov a menovitému napätiu.

Dôležité tipy k paralelnému spojeniu akumulátorov:

• Ideálne spájať akumulátory s podobnou kapacitou.
• Aku musí byť vyrobené v rovnakej technológii.
• Akumulátory by mali mať podobné úrovne opotrebovania.
• Zabezpečte rovnaký stav nabitia akumulátorov.
• Káble pre spojenie akumulátorov musia byť správne dimenzované a čo najkratšie.
• Pri výmene akumulátorov za nové je odporúčané vymeniť všetky súčasne.
