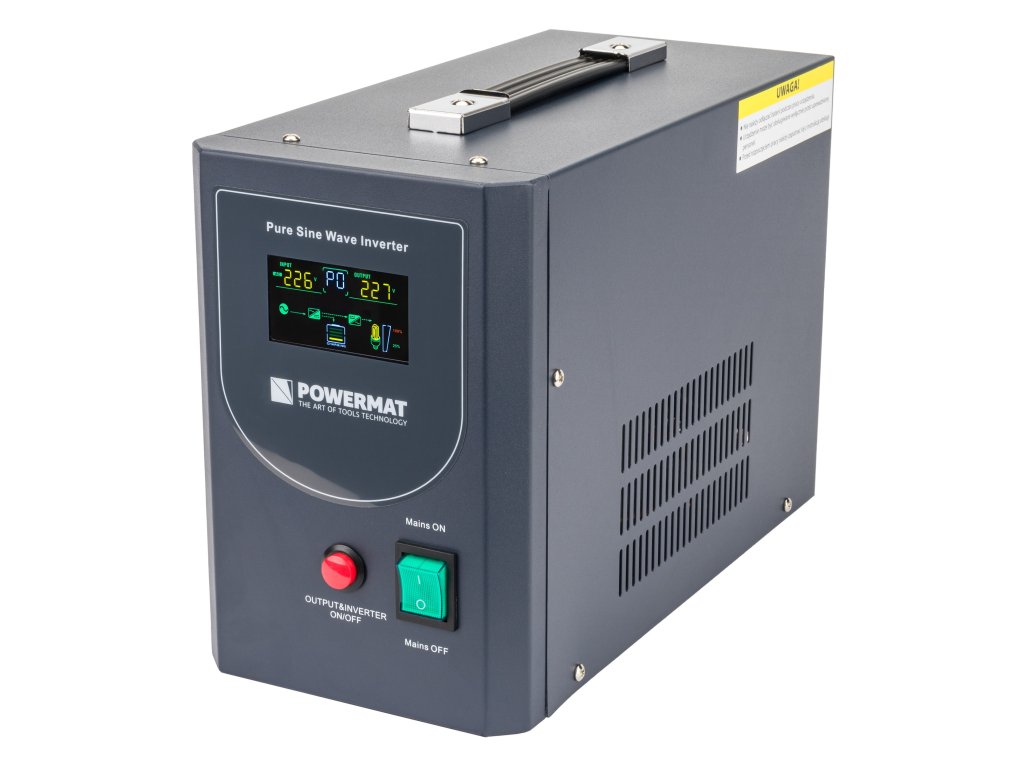

Záložný zdroj UPS s LCD 500V 400W menič PM-UPS-500MP

Podrobný popis

CHARAKTERISTIKA PRODUKTU

Záložný zdroj UPS (Uninterruptible Power Supply) je nevyhnutné zariadenie, ktoré zaručuje nepretržité napájanie pre ostatné elektronické zariadenia, aj v prípade výpadku sieťového napájania. Akonáhle je napájanie v zásuvke, UPS automaticky dobíja pripojenú batériu. K svojmu účelu má UPS množstvo ochranných funkcií proti preťaženiu, prehriatiu, príliš vysokému a nízkemu vstupnému napätiu, prebití a vybití batérie a skratom, čo poskytuje maximálnu ochranu pre pripojené zariadenia.

• V jednom zariadení sa kombinujú funkcie meniča DC/AC, záložného zdroja UPS a automatickej nabíjačky pre batérie.
• Pri výpadku elektrického prúdu UPS okamžite napája pripojené zariadenia, čo umožňuje bezpečné vypnutie a ochranu dôležitých dát. Náhle výpadky prúdu môžu viesť k strate informácií a poškodeniu zariadení.
• Záložný zdroj UPS značky POWERMAT ponúka skvelé riešenie pre tento problém. Umožňuje pripojenie externých batérií alebo súprav batérií (paralelne) s napätím 12V a má dva výstupné konektory s napätím 230V, čo umožňuje napájanie dvoch zariadení súčasne.
• V zariadení je použitý toridný transformátor, ktorý zabezpečuje vysokú účinnosť a nízky prúd v pokoji. Toto zariadenie je oveľa úspornejšie než staršie konštrukcie s jadrom typu E.
• Rýchly 32-bitový mikroprocesor zaručuje presný a bezporuchový chod.
• Výstupné napätie zariadenia je čistá sinusovka, čo umožňuje prácu s takmer akýmkoľvek typom záťaže.
• Vysoký nabíjací prúd batérie (hodnoty uvedené v technických parametroch).
• Inteligentné riadenie chladinového ventilátora je závislé na aktuálnej teplote zariadenia a zaťažení.
• Vstavaný stabilizátor napätia s AVR.
• Zariadenie je navrhnuté na prácu s bezúdržbovými batériami AGM VRLA alebo GEL.
• Navyše vstavaný LCD displej prehľadne zobrazuje aktuálny pracovný režim zdroja. Vysoko prehľadný návod v slovenčine uľahčuje používanie zariadenia.

PŘÍKLADY POUŽITÍ

Záložný zdroj PM-UPS-500MP od spoločnosti Powermat poskytuje nepretržité napájanie a ochranu pre širokú škálu zariadení, ako sú:

• Počítače
• Bezpečnostné systémy
• Pracovné stanice
• Servery
• Telekomunikačné a fiškálne zariadenia
• AV zariadenia
• Kamna, čerpadlá a regulátory kúrenia
• Ďalšie zariadenia s rôznymi typmi záťaže, prispôsobené spotrebe.

VLASTNOSTI PRODUKTU

UPS typu line-interactive

• Jednou z hlavných výhod tohto typu zdroja je interaktívny režim s napájacou linkou. V prípade poklesu napätia sa zariadenie automaticky prepne na pripojenú batériu, čím zaisťuje stabilné výstupné napätie a nepretržité napájanie.
• Komunikácia s napájacou linkou umožňuje efektívnejšiu ochranu pripojených zariadení pred poškodením v dôsledku nestabilných napätí.
• Ďalšou výhodou line-interactive UPS je ich relatívne nízka cena v porovnaní s ostatnými typmi UPS, ako sú online zdroje, čo robí tieto zariadenia dostupnejšími pre malé firmy aj domácich užívateľov.

Čistá sinusovka

Zariadenie produkuje na výstupe napätie s "sinusovým priebehom", aké sa vyskytuje na bežnej elektrickej sieti. To umožňuje napájanie indukčných zariadení (napr. elektrické náradia, vzduchové kompresory, klimatizácie, chladničky atď.). Je dôležité venovať pozornosť výberu výkonu zdroja v závislosti na záťaži.

Výpadok prúdu nie je problém

Inžinieri implementovali funkciu studeného štartu v PM-UPS-500MP, ktorá umožňuje zariadeniu pracovať na batériový režim bez predchádzajúceho pripojenia k elektrickej sieti. Toto je ideálnym riešením počas náhlych výpadkov, kedy potrebujete rýchly prístup k dátam na stolnom počítači alebo inom zariadení.

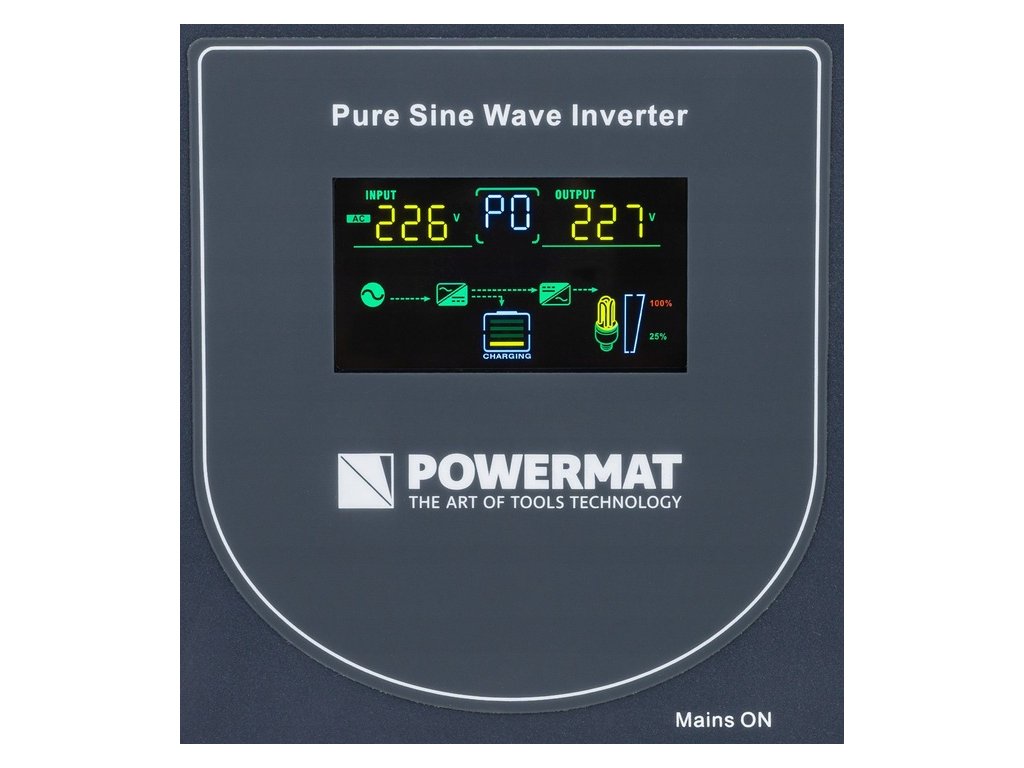

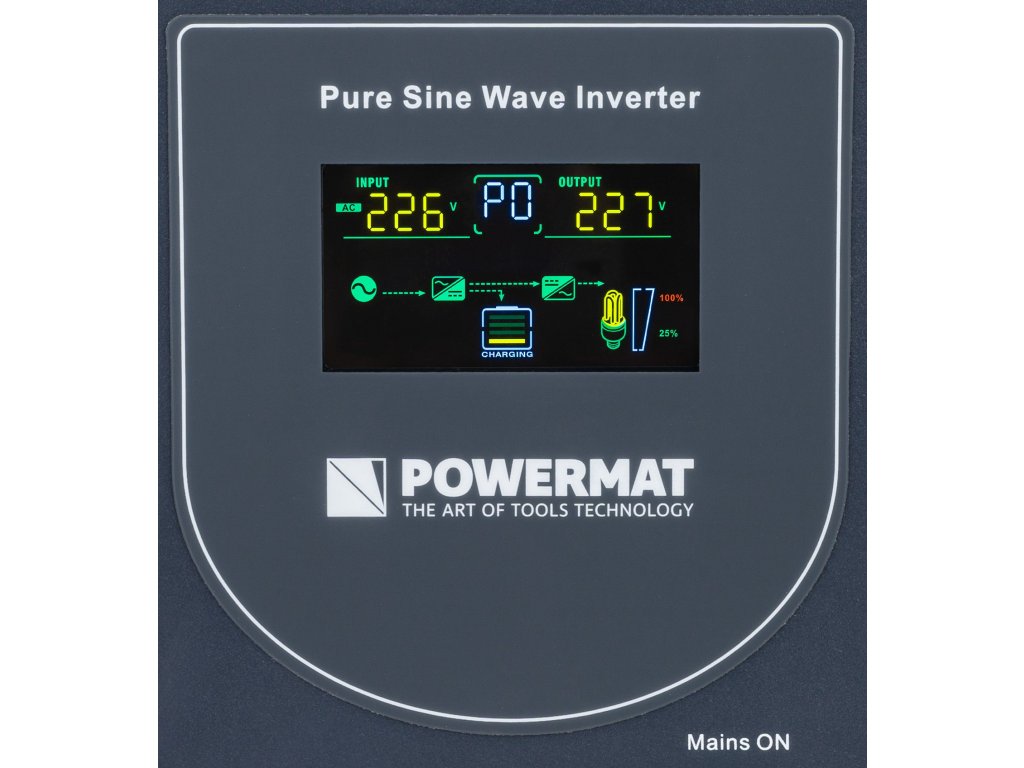

LCD DISPLEJ

Vždy pod kontrolou

• LCD displej umožňuje užívateľovi sledovať kľúčové parametre zdroja, ako sú vstupné a výstupné napätie, frekvencia v Hz, stav batérie, zaťaženie a aktuálny pracovný režim. Tento prehľad zabezpečuje stálu kontrolu nad stavom zariadenia a umožňuje rýchlu reakciu v prípade potreby.

Pracovné režimy zariadenia

1. Režim UPS: napájanie zo siete pri súčasnom dobíjaní batérie, s prepnutím na napájanie z batérie pri nestabilnom napätí alebo výpadku elektrického napájania.
2. Režim usmerňovača: nabíjanie batérie bez napájania odberov.
3. Režim meniča DC/AC: napájanie priamo z batérie bez pripojenia k elektrickej sieti.

TECHNICKÉ ÚDAJE

• Výkon: 500VA / 400W
• Napätie: 230V AC

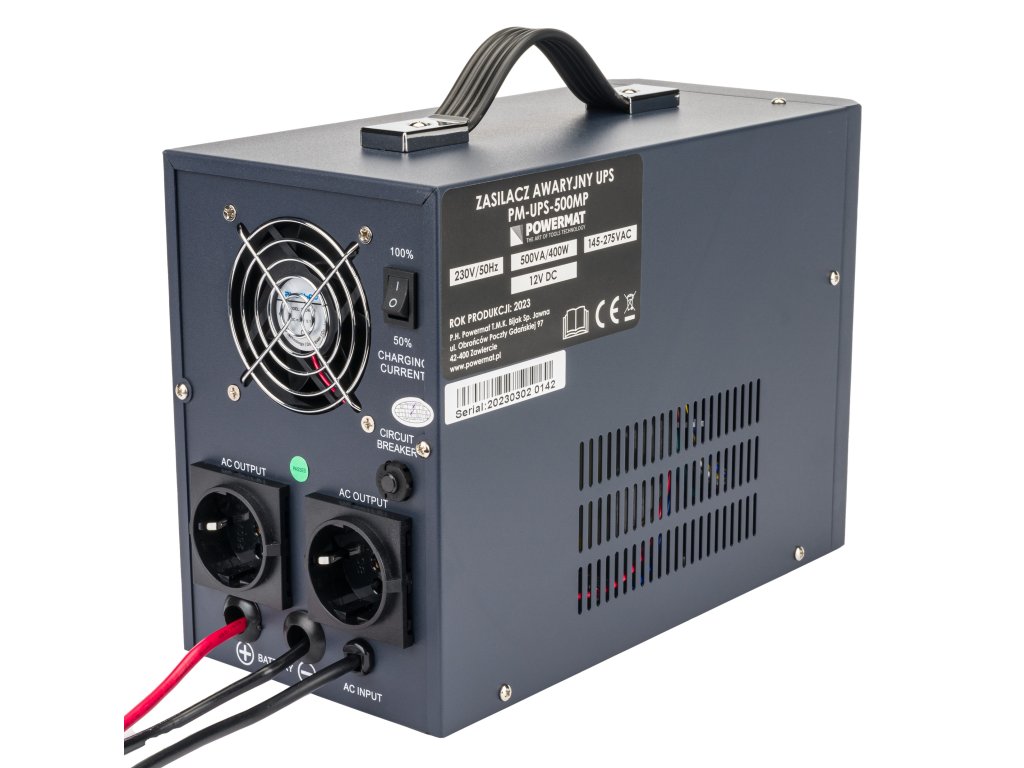

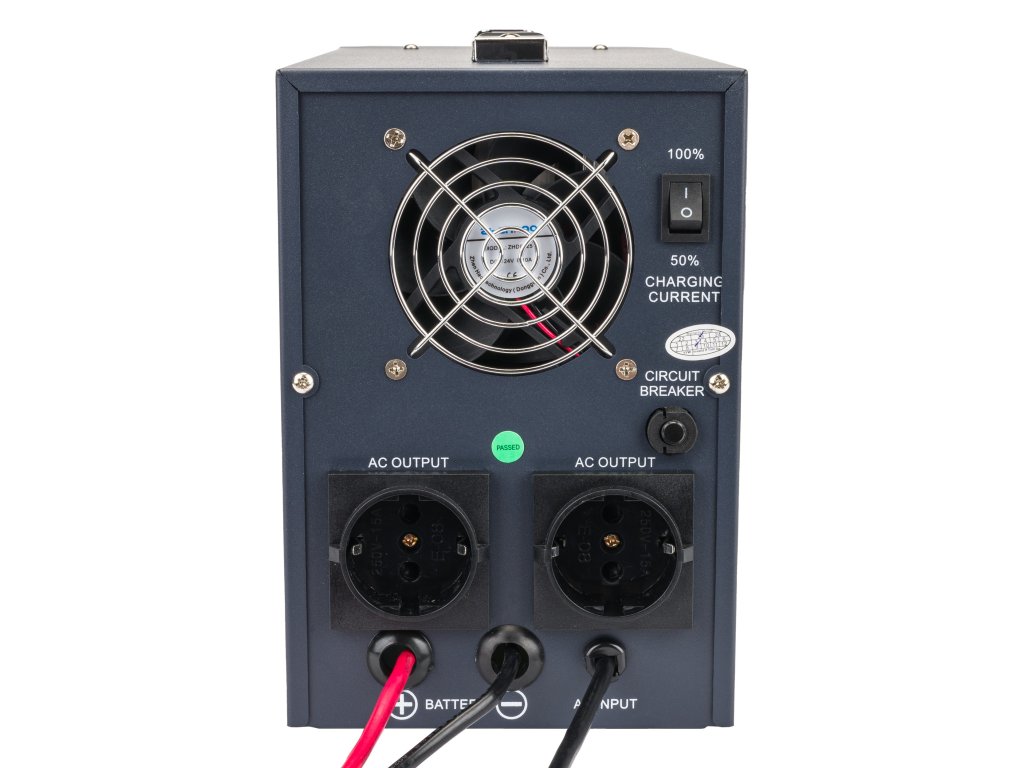

• Výstupné konektory: 2x 230V zásuvka s uzemnením typu schuko
• Ochrana výstupu: Sklená poistka
• Frekvencia: 50Hz
• Typ transformátora: Toridný
• Stabilizácia napätia: ANO
• Priebeh napätia: Čistá sinusovka
• Skreslenie vlny: <=3%
• Podporované typy batérií: 12V - AGM VRLA a GEL
• Nabíjacie napätie: 13,6V
• Maximálny nabíjací prúd: 8A
• Ochrana batérie: na úrovni 10,2V
• Čas prepnutia: <10 ms
• Čas prevádzky UPS: závislý na použitom batériovom zariadení
• Zvuková signalizácia: ANO (popis v návode na obsluhu)
• Hmotnosť produktu vrátane balenia: 7,7kg

Ochrany:

• Preťaženie
• Proti prebití a vybití
• Zkratové
• Termické
• Proti príliš vysokému a nízkemu vstupnému napätiu

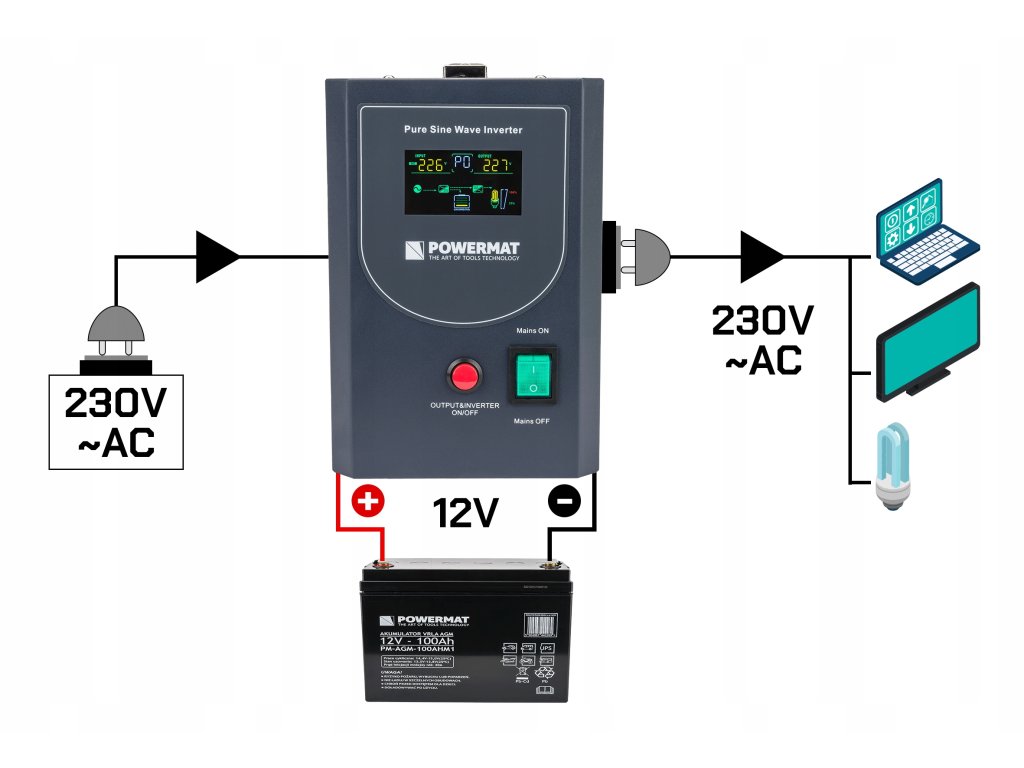

Schéma pripojenia jedného akumulátoru 12V - fotografie v galérii

• Akumulátor pripájame k záložnému zdroju, pričom dbáme na správnu polaritu, teda konektor "+" k "+" a konektor "-" k "-".

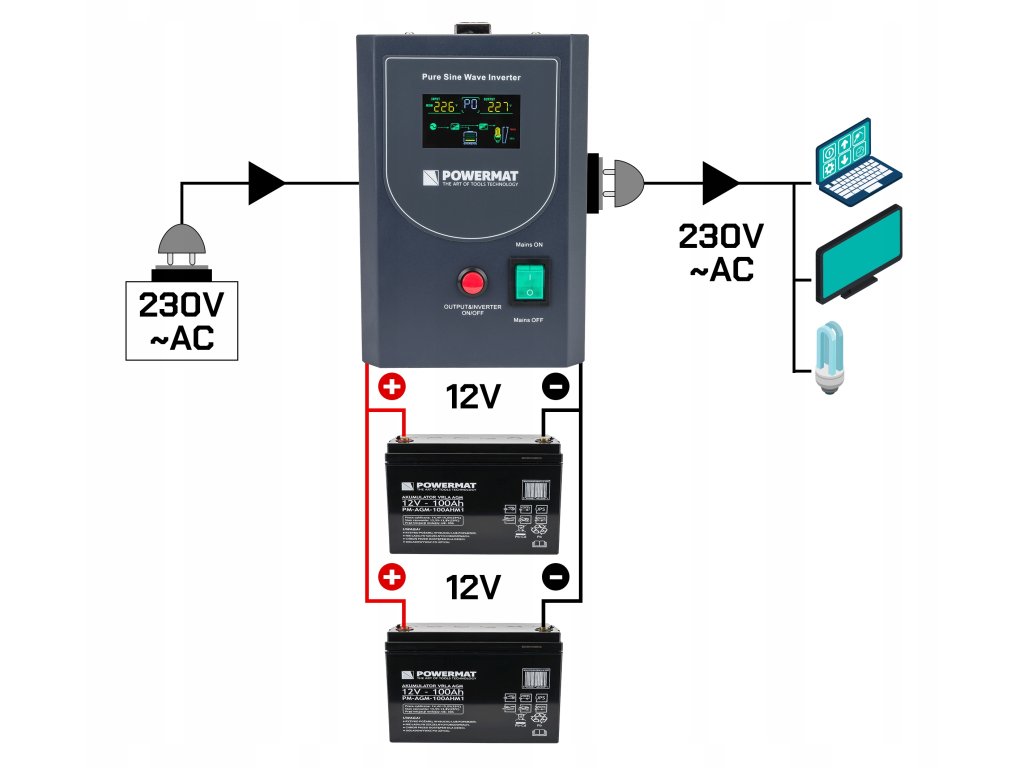

Schéma pripojenia viacerých akumulátorov 12V (paralelné spojenie) - fotografie v galérii

• Pri pripájaní viacerých akumulátorov by sme mali dodržiavať paralelné spojenie, ako je znázornené na nižšie uvedenom schéme.
• Spojujeme akumulátory so rovnakým menovitým napätím. Je potrebné spojiť rovnaké póly, teda konektory "+" k "+" a konektory "-" k "-".
• Posledný akumulátor v paralelnom balíku pripojíme k záložnému zdroju, pričom dodržujeme správnu polaritu.
• Týmto spôsobom vytvoríme akumulátorový balíček s kapacitou súčtu použitých akumulátorov a so rovnakým menovitým napätím.

Dôležité tipy pre paralelné spojenie akumulátorov:

• Je odporúčané spájať akumulátory so rovnakou kapacitou.
• Akumulátory by mali byť vyrobené v rovnakej technológii.
• Mali by mať podobné opotrebenie.
• Akumulátory by mali mať rovnaký stav nabitia.
• Káble použité na pripojenie akumulátorov musia byť správne dimenzované a krátke na minimalizáciu strát.
• Pri výmene akumulátorov za nové je odporúčané vymeniť všetky naraz.
